为什么ALD工艺必须使用高浓度臭氧？臭氧浓度与稳定性如何决定薄膜质量

为什么ALD工艺必须使用高浓度臭氧？臭氧浓度与稳定性如何决定薄膜质量

在原子层沉积（Atomic Layer Deposition, ALD）技术中，氧化剂的选择直接决定了薄膜性能的上限。臭氧（O₃）凭借其极强的氧化能力，已成为制备高端氧化物薄膜（如 Al₂O₃、HfO₂、NiO 等）的关键工艺气体。

然而，在工程实践中，使用臭氧远不足以保证工艺成功。高浓度与高稳定性是实现高质量薄膜、确保工艺可靠性的两大核心要素。

本文将从反应机理与工程实践两个层面，系统解析臭氧的浓度与稳定性如何影响 ALD 薄膜质量，并提供关键的工艺优化建议。

 一、为什么 ALD 工艺离不开臭氧？

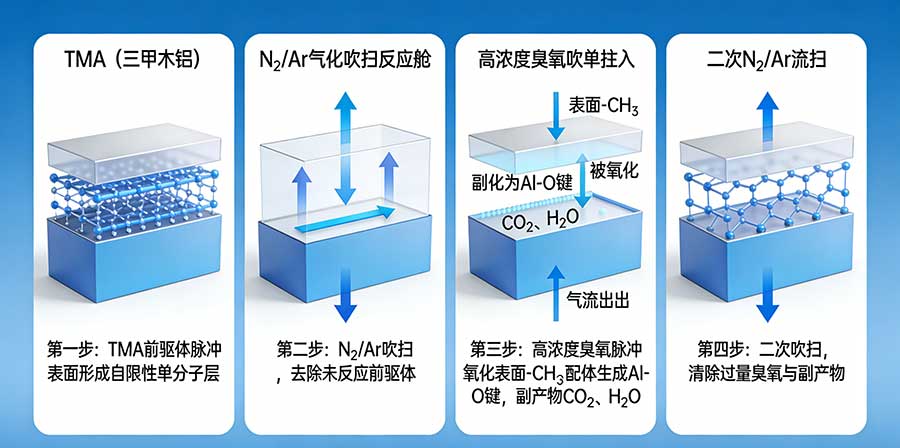

ALD 工艺的核心在于其表面自限反应（Self-limiting Reaction） 机制。每个反应周期都必须满足反应完全、覆盖饱和、可重复一致这三个基本要求。

普通氧气（O₂）在 ALD 典型的中低温（100–300°C）工艺窗口下反应活性不足，难以彻底去除金属前驱体中的配体（如 –CH₃、–OR 等），容易导致碳残留、氧化不完全及膜结构疏松等问题。

相比之下，臭氧具有显著优势：

（1）分解产生高活性氧原子（O），反应路径更短、能垒更低。

（2）在低温下实现完全氧化，能有效清除配体杂质。

因此，在先进 ALD 工艺中，臭氧已成为替代氧气的标准氧化剂。

 二、为什么必须使用“高浓度臭氧”？

在 ALD 工艺中，臭氧浓度不仅影响反应是否发生，更决定了反应是否“完全”，是保证自限反应饱和性的前提。

 1. 表面反应饱和性依赖浓度

当臭氧浓度不足时，表面活性氧通量不够，导致配体去除不彻底，反应处于“亚饱和状态”。这会导致：

（1）生长速率（GPC）下降

（2）膜厚非线性增长

（3）工艺窗口变窄

 2. 提升反应动力学

臭氧的真正效用来自其分解产生的活性氧（O₃ → O₂ + O）。高浓度意味着：

（1）更高的活性氧密度

（2）更高的表面反应几率

（3）更快的配体清除速率

（4）本质上是提高了单位时间内的有效氧化能力。

 3. 不同前驱体的差异化需求

不同类型的前驱体对氧化能力的要求差异巨大，这决定了其对臭氧浓度的依赖性。

结论：对于越难氧化的体系，工艺对臭氧浓度的依赖性越强。

 三、臭氧“稳定性”为何比浓度更关键？

在工程实践中，臭氧的稳定输运能力往往比发生器的标称浓度更重要。臭氧浓度在从臭氧发生器到反应腔的传输过程中极易衰减。

 1. 臭氧极易分解

臭氧在以下条件下会快速分解：高温环境、金属管路（催化分解）、长距离输送、高流速冲击。这意味着：臭氧发生器出口浓度 ≠ 反应腔实际浓度。

 2. 稳定性不足的直接后果

（1）薄膜厚度不均匀：入口区域臭氧浓度高，反应充分；下游区域臭氧衰减，反应不足。导致片内及批次间均匀性差。

（2）循环一致性被破坏：这是 ALD 工艺的很大风险。若不同周期臭氧浓度波动（如 Cycle 1 氧化完全，Cycle 2 氧化不足），将导致膜层“层间质量不一致”，造成性能波动。

（3）缺陷与杂质增加：臭氧不足会导致碳残留和氧空位，进而引发漏电流上升、光学吸收增强、电学性能下降等一系列问题。

 四、臭氧浓度与稳定性对薄膜质量的综合影响

为了直观展示臭氧参数对薄膜质量的综合影响，我们通过以下三个维度进行对比：

 1. 结构与形貌影响

2. 成分与缺陷控制

3. 电学与光学性能

 五、工程实践建议

基于上述分析，我们为 ALD 工艺开发与设备选型提供以下工程化建议：

 1. 臭氧浓度选择标准

（1）通用 ALD 应用：建议臭氧浓度 ≥ 100 mg/L（或等效的高浓度气态输出）。

（2）高难度材料（如 NiO、RuO₂、稀土氧化物）：建议浓度 > 150 mg/L，越高越好。

 2. 系统设计与配置关键点

为了保证“有效浓度”，必须从源头优化臭氧输送系统：

（1）使用惰性管路：采用 PTFE、PFA 或石英材质，避免金属催化分解。

（2）缩短输送距离：将臭氧发生器尽可能靠近反应腔室安装。

（3）精确控温：避免高温环境导致的热分解。

（4）采用高稳定臭氧源：选择工业级、高浓度、非普通空气源的臭氧发生设备。

这里推荐北京同林科技有限公司M1000高纯度臭氧发生器（复现性好）和802N高浓度臭氧发生器、Atlas P30高浓度臭氧发生器。

 3. 工艺优化方向

（1）优先保证反应饱和：在工艺开发中，应以达到反应饱和为目标，而非单纯节省臭氧用量。

（2）匹配脉冲时间：根据实际臭氧浓度，优化前驱体和臭氧的脉冲与吹扫时间。

（3）利用 GPC 曲线验证：通过分析生长速率（GPC）随臭氧脉冲时间的变化曲线，确认工艺处于饱和区。

 六、总结

在 ALD 工艺中，臭氧的作用远不止是“提供氧”，而是提供足够且稳定的活性氧通量。

（1） 浓度 决定了反应是否能够完全进行，是确保单个周期内氧化质量的基础。

（2）稳定性 决定了工艺能否在数小时、数千个周期内保持高度一致，是保障薄膜整体性能均匀、可靠的关键。

唯有将高浓度与高稳定性相结合，才能真正发挥臭氧在 ALD 工艺中的核心优势，实现高质量、高一致性的薄膜沉积。
