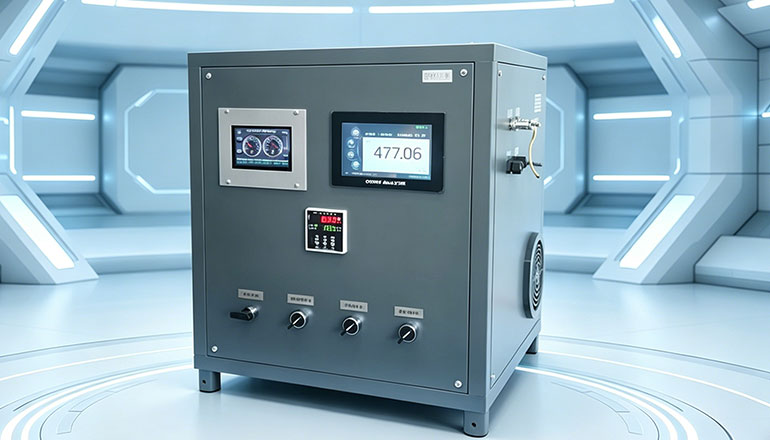

臭氧发生器在ALD和PLD应用中的区别

臭氧在ALD和PLD应用中的区别

臭氧（O₃）在 ALD（Atomic Layer Deposition，原子层沉积） 和 PLD（Pulsed Laser Deposition，脉冲激光沉积） 中的作用机制、本质角色和工艺影响是明显不同的。

下面从工艺机理、作用路径、参数敏感性三个层面做一个系统对比。

 一、机理差异

 1. ALD 中的臭氧 —— 表面反应主角

在 ALD 中，臭氧直接参与表面自限反应（self-limiting reaction）：

 前驱体吸附在基底表面（如金属有机物）

 臭氧作为强氧化剂，与表面吸附物反应：

   去除有机配体（–CH₃、–OR 等）

   提供氧源形成 M–O 键

反应：

 –M–CH₃ + O₃ → –M–O– + CO₂ + H₂O

特点：

 强氧化能力（远高于 O₂ / H₂O）

 反应具有“自限性”（决定 ALD 精度）

 2. PLD 中的臭氧 —— 氧环境增强剂

在 PLD 中，臭氧不参与沉积反应本身，而是存在于背景气氛中：

 激光打靶 → 产生等离子羽流（plume）

 薄膜在基底上沉积

 臭氧的作用：

   提供高活性氧

   抑制氧空位

   改善氧化物化学计量比

 二、作用路径对比

三、对薄膜质量的影响机制

 1. ALD：决定“能不能长好膜”

臭氧直接影响：

 （1）薄膜纯度： O₃ ↑ → 有机残留 ↓（C contamination）， 低温也能完全反应

 （2）成核与覆盖性： 强氧化 → 更快成核， 改善高深宽比结构（HAR）

 （3）致密度 & 电学性能： 更少缺陷， 更低漏电流

应用： Al₂O₃（TMA + O₃）、 HfO₂（Hf 前驱体 + O₃）

 2. PLD：决定“膜的质量好不好”

 （1）氧空位控制（核心作用）： 无臭氧 → 容易形成  VO••（氧空位）， 有臭氧 → 抑制氧缺陷

影响： 电导率、 载流子浓度、 磁性 / 超导性

 （2）晶体质量：

 O₃ 提高氧活性 → 更接近理想化学计量比， 改善： 外延质量、   晶格匹配

 （3）低温沉积能力： 臭氧弥补温度不足， 可在更低温度实现氧化物沉积

 四、工艺参数差异

五、典型应用差异

 ALD： 高k介质（HfO₂、Al₂O₃）、 栅氧化层、 DRAM / 3D NAND、 超高深宽比结构

 PLD（优化用臭氧）： 氧化物超导体（YBCO）、 铁电材料（PZT）、 透明导电氧化物（ITO）

六、臭氧发生器选型推荐
