臭氧在CVD薄膜沉积中的作用机理及应用

 臭氧在CVD薄膜沉积中的作用机理及应用

 一、臭氧核心理化特性

臭氧（O₃）是氧气的同素异形体，氧化还原电位2.07 V，远高于氧气（1.23 V），是半导体级CVD工艺中强氧化性氧源之一；常温下可热分解为O₂和活性氧自由基（O·），无有害残留，反应后仅生成氧气，洁净无污染。

半导体CVD专用臭氧以高纯氧（≥6N）为原料，经无声放电制备，浓度可达200~350 g/Nm³(北京同林科技有限公司Atals P30高浓度臭氧发生器)，氮氧化物（NOx）杂质极低，金属杂质达ppt级，满足先进制程薄膜纯度要求。

 二、臭氧在CVD中的核心作用机理

在化学气相沉积（CVD，含LPCVD、APCVD、PECVD及ALD-CVD）中，臭氧替代传统O₂、H₂O、N₂O作为反应氧源，核心反应路径如下：

1.  热分解产生活性氧：O3 -> O2 + O·，高活性氧自由基快速氧化金属有机前驱体；

2.  表面反应成膜：前驱体吸附于衬底→活性氧彻底氧化金属离子→有机配体以CO₂、H₂O气态脱附→形成致密金属氧化物晶格；

3.  薄膜致密化改性：臭氧可修复CVD薄膜氧空位，重构Si-O/金属-氧网络，降低缺陷密度，提升薄膜致密度与介电性能。

 三、主流CVD工艺中的臭氧应用场景

 1. TEOS-O₃ 常压/亚常压CVD（APCVD/SACVD）

这是臭氧在CVD中成熟的应用，以正硅酸乙酯（TEOS） 为硅源、臭氧为氧源，沉积温度可降至300~450℃（远低于纯氧TEOS工艺的700℃），用于沉积SiO₂介电薄膜。

·核心优势：台阶覆盖率优异，适配深沟槽填充，薄膜表面粗糙度低，无碳氢残留；

·应用：半导体层间介质（IMD）、浅沟槽隔离（STI）、钝化层薄膜。

 2. 金属有机CVD（MOCVD）与ALD-CVD

臭氧为高k介质、氧化物半导体薄膜的首选低温氧源，适配28nm以下先进逻辑/存储芯片制程：

·高k栅介质薄膜：沉积HfO₂、ZrO₂、Al₂O₃，替代传统SiO₂，降低漏电、提升栅极控制能力；

·功能氧化物薄膜：TiO₂、ZnO、IGZO透明导电薄膜，用于显示面板、传感器；

·工艺特点：200~400℃低温成膜，兼容柔性衬底、光刻胶，无等离子体损伤。

 3. 臭氧后处理改性CVD薄膜

对已沉积的CVD氧化物薄膜进行臭氧原位退火处理，无需高温即可实现薄膜致密化：降低孔隙率、减少氧空位、优化界面特性，提升薄膜击穿电压与化学稳定性。

 四、臭氧CVD沉积的核心工艺优势

1.  低温成膜：突破高温氧化限制，适配热敏衬底与先进制程热预算要求；

2.  薄膜高纯度：彻底氧化有机前驱体，碳杂质＜10¹⁸ cm⁻³，无氢残留；

3.  性能可控性强：臭氧浓度/流量精准调控沉积速率与薄膜化学计量比，批次一致性高；

4.  保形性优异：高深宽比（＞20:1）结构全覆盖，适配3D NAND、DRAM三维器件；

5.  洁净环保：无腐蚀性副产物，设备腔体污染少，运维成本低。

 五、CVD工艺臭氧供气关键要求

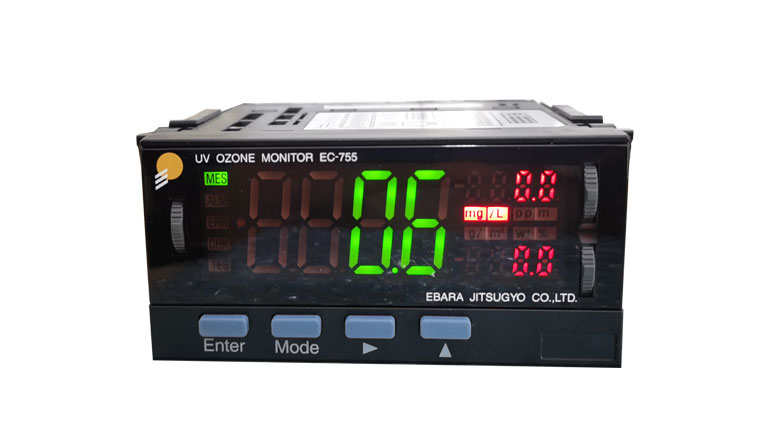

1.  浓度控制：工艺常用浓度10~20 wt%(北京同林科技有限公司Atals P30高浓度臭氧发生器)，需紫外吸收法在线实时监测(北京同林科技有限公司3S-J5000臭氧在线检测仪)，波动≤±1%；

2.  纯度管控：严格去除NOx、金属颗粒，避免薄膜掺杂污染；

3.  管路适配：采用316L EP级不锈钢管路，低温伴热防止臭氧分解；

4.  安全防护：臭氧有毒且强氧化性，需密闭腔体+尾气分解处理。

 六、行业应用总结

臭氧凭借强氧化性、低温活性、洁净无残留的特性，已成为CVD氧化物薄膜沉积的核心工艺气体，广泛覆盖半导体逻辑芯片、存储芯片、显示面板、光伏电池、MEMS器件等领域；尤其在先进制程低温沉积、高k介质薄膜、三维结构保形沉积中，臭氧CVD是不可替代的核心工艺方案。
