臭氧发生器浓度对光刻胶剥离速率的影响研究

臭氧发生器输出浓度与光刻胶剥离速率呈显著正相关：在质量传输控制区间内，剥离速率随臭氧浓度线性提升；浓度过高会进入反应动力学饱和区，增速放缓并可能引发基底氧化、胶层“爆裂”等副作用。核心机制为臭氧直接氧化裂解光刻胶高分子链，并通过分解生成羟基自由基（•OH）强化剥离效率。

 一、光刻胶臭氧剥离的基本原理

 1. 氧化分解机制

• 直接氧化：臭氧（O₃）作为强氧化剂，直接攻击光刻胶（如Novolak酚醛树脂、PMMA、化学放大胶）的芳环、C=C双键、C-H键，将高分子骨架裂解为小分子碎片。

• 自由基氧化：臭氧在水相、高温或紫外激发下分解，生成羟基自由基（•OH），氧化电位更高（2.8 eV），可快速分解难剥离的高交联/离子注入硬化光刻胶。

• 产物：有机组分被彻底氧化为 CO₂、H₂O 及小分子挥发物，无有机残留、无金属污染。

 2. 浓度作用的动力学分区

• 质量传输控制区（低–中浓度）：剥离速率 ∝ 臭氧浓度（线性关系）。反应速率受臭氧从本体向光刻胶表面扩散、吸附的速度限制。

• 反应动力学控制区（中–高浓度）：速率增速放缓，逐渐趋于饱和。表面活性位点被臭氧占据，反应速率由表面化学反应速率决定。

• 过饱和/副作用区（过高浓度）：速率不再提升，反而出现基底过度氧化、光刻胶硬壳层爆裂（Popping）、均匀性恶化等问题。

 二、臭氧浓度对剥离速率的量化影响

 1. 液相臭氧水（DIO₃）剥离（室温–70℃）

 2. 气相臭氧（O₃ gas）剥离（100–250℃）

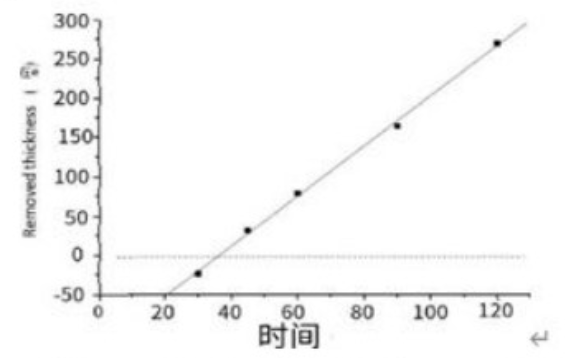

 3. 线性关系验证

实验证实：臭氧发生器输出浓度（气相）→ 水中溶解浓度 → 光刻胶剥离速率，呈良好线性相关。

 三、影响机制的关键分析

 1. 浓度提升的正向作用

• 氧化通量增加：单位时间到达表面的臭氧分子增多，氧化反应频率与速率线性提升。

• 自由基产率提升：高浓度臭氧分解产生更多•OH，对离子注入硬壳层（Crust） 剥离效率显著增强。

• 传质驱动力增大：浓度梯度提升，臭氧向胶层内部扩散速度加快，缩短诱导期、提升整体均匀性。

 2. 高浓度的饱和与副作用

• 动力学饱和：表面反应位点耗尽，速率不再随浓度线性增长。

• 光刻胶“爆裂”（Popping）：高浓度+高温下，胶层快速分解产气，内部压力骤增导致块状脱落、基底损伤。

• 基底过度氧化：硅、金属、低-k材料被过度氧化，形成缺陷层、增加接触电阻。

• 成本与效率失衡：发生器功耗、冷却负荷上升，边际效益递减。

 3. 特殊工况：高剂量离子注入光刻胶

• 离子注入（>5×10¹⁴ atoms/cm²）形成非晶碳硬壳层（含sp²/sp³碳，氢含量降低50%），常规臭氧难以剥离。

• 浓度效应：需高浓度臭氧（≥20 wt%气相/≥100 ppm液相）+ 高温/微泡/UV协同，才能突破硬壳层。

• 剥离速率：常规胶 → 硬化胶，速率下降50–80%；提升浓度可部分补偿，但仍需工艺组合。

 四、臭氧发生器浓度的工程控制要点

 1. 浓度区间选择

• 常规光刻胶：液相 50–80 ppm、气相 5–10 wt%，线性区、效率优、副作用低。

• 硬化/厚胶：液相 100–200 ppm、气相 15–25 wt%，接近饱和区、兼顾速率与质量。

• 先进制程（<22 nm）：高浓度+微泡/UV/高温组合，实现原子级清洁、无残留、无损伤。

 2. 臭氧发生器输出与工艺匹配

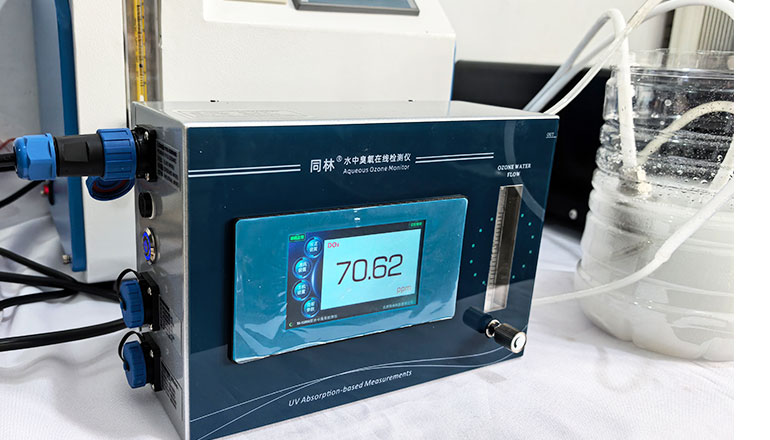

• 臭氧发生器浓度决定上限：高浓度发生器（如200 mg/L板式，如北京同林Atlas P30，803N高浓度臭氧发生器）才能满足先进制程需求。

• 传质强化（微泡、加压、搅拌）可提升溶解效率2–3倍，在相同发生器浓度下获得更高剥离速率。

• 浓度波动控制：±5%以内，避免批次间速率差异、良率波动。

 3. 浓度与其他参数的协同

• 温度：每升高10℃，速率提升1.5–2倍；高浓度+高温协同强，但需控制爆裂风险。

• 湿度/水蒸气：湿气相（O₃+H₂O）速率为干气相的2–3倍，水促进•OH生成。

• 紫外（UV）：UV+臭氧（254 nm）速率提升3–5倍，UV活化胶层、催化臭氧分解。

 五、结论与工艺优化建议

 核心结论

1. 线性主导：常规工况下，光刻胶剥离速率与臭氧发生器输出浓度呈线性正相关，为质量传输控制。

2. 饱和效应：超过临界浓度（液相~100 ppm、气相~20 wt%），速率增速显著放缓、进入饱和。

3. 副作用阈值：过高浓度引发基底氧化、胶层爆裂、均匀性变差，需严格控制工艺窗口。

4. 硬化胶特例：高剂量离子注入胶必须高浓度+多场耦合（热/湿/UV/微泡）才能高效剥离。

 工艺优化建议

• 常规胶：臭氧水 60–80 ppm、40–60℃、微泡辅助，速率150–250 nm/min、质量稳定。

• 硬化胶：气相 15–20 wt% O₃、110–150℃、湿氛围，或 UV+100 ppm臭氧水。

• 先进制程：高浓度发生器（≥15 wt%气相）+ 膜接触器/微泡 + 实时浓度监控，确保纳米级均匀性。

 六、研究展望

• 高浓度臭氧（>30 wt%）低温剥离：突破温度限制，减少热预算、适配敏感材料。

• 浓度–速率–缺陷一体化模型：建立精准预测与闭环控制，实现速率大、缺陷小。

• 绿色无残留工艺：纯臭氧体系替代SPM（硫酸/双氧水），零有害废液、符合半导体环保趋势。
