臭氧在 ALD 中的表面反应机理研究进展

臭氧在 ALD 中的表面反应机理研究进展

原子层沉积（ALD）作为一种基于表面自限反应的薄膜制备技术，在半导体器件、光电材料及功能涂层领域具有重要应用。在传统 ALD 工艺中，H₂O 常作为氧源，但随着低温沉积和高质量薄膜需求的提升，臭氧（O₃）因其强氧化性逐渐成为关键替代氧化剂。近年来，围绕臭氧在 ALD 过程中的表面反应机理，实验与理论研究均取得了显著进展。

 一、臭氧的表面反应机制

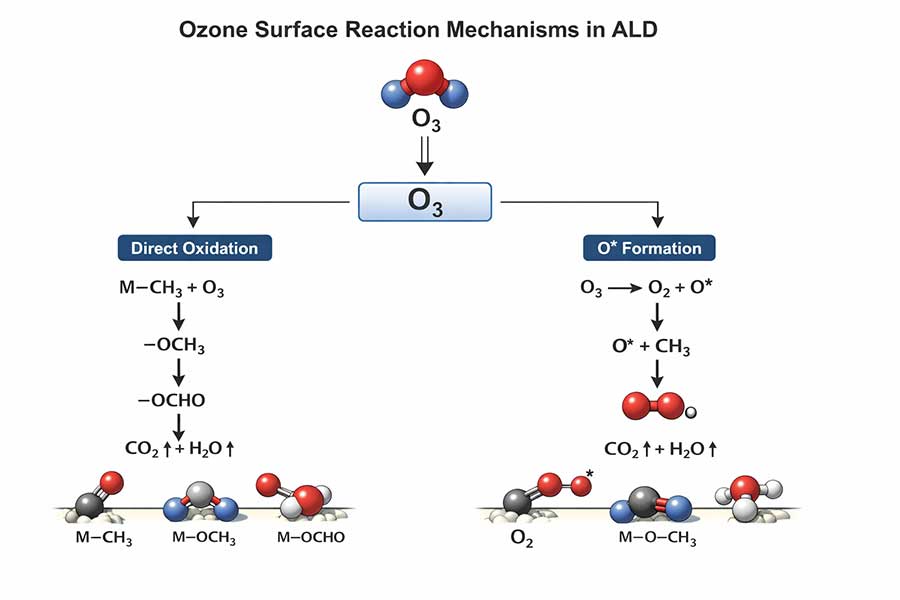

臭氧在 ALD 中的反应并非单一分子参与，而是体现出“直接氧化与分解生成活性氧协同作用”的特征。一方面，O₃ 分子可直接与吸附在表面的前驱体配体发生反应；另一方面，臭氧在表面或气相中易分解生成高活性的原子氧（O*）和氧自由基，这些物种具有更低的反应能垒，从而显著提升反应效率。

在金属有机前驱体体系（如三甲基铝，TMA）中，表面通常被 –CH₃ 配体覆盖。臭氧作用下，这些配体经历逐级氧化过程：首先形成 –OCH₃（甲氧基），随后转化为 –OCHO（甲酸根）等中间体，完全氧化为 CO₂ 和 H₂O 并脱附。这一过程说明臭氧能够实现对有机配体的“深度清除”，显著降低薄膜中的碳杂质含量。

对于卤化物前驱体（如 TiCl₄），臭氧可有效断裂金属–氯键，生成挥发性副产物（如 Cl₂ 或 HCl），从而提高表面反应的彻底性。相比之下，传统 H₂O 难以完全去除卤素残留。

在 β-二酮盐（如金属乙酰丙酮盐）体系中，配体结构稳定且含碳量高，反应难度较大。臭氧通过强氧化作用能够破坏其环状结构并逐步氧化为 CO₂，表现出明显优于 H₂O 的反应能力。

总体而言，臭氧在不同前驱体体系中均表现出更强的配体去除能力，其核心在于多路径氧化机制及活性氧参与。

 二、臭氧与 H₂O 的反应特性对比

与 H₂O 相比，臭氧在 ALD 中表现出一系列显著优势。首先，在氧化能力方面，臭氧远强于水，能够直接氧化大多数有机配体，而 H₂O 主要通过水解反应实现配体去除，效率较低。其次，在沉积温度方面，臭氧可在较低温度（通常低于 150°C）下实现有效反应，而 H₂O 通常需要更高温度以克服反应能垒。

臭氧实现低温沉积的根本原因在于其反应路径具有更低的能垒。臭氧分解产生的活性氧无需额外热激发即可参与反应，从而在低温条件下仍能维持较高反应速率。此外，臭氧参与的反应通常更彻底，生成挥发性产物（如 CO₂），减少了表面残留和杂质积累。

在薄膜质量方面，臭氧 ALD 通常具有更低的碳和氢杂质含量，而 H₂O 工艺容易在表面引入 –OH 终止基，影响薄膜电学性能。因此，在高性能氧化物薄膜（如 Al₂O₃、HfO₂、ZnO）制备中，臭氧逐渐成为优选氧源。

如何提高配体去除效率（核心问题）

（1）提高 O₃ 有效活性：提高浓度（>100 g/Nm³，推荐北京同林科技3S-T10或Atlas P30）；控制分解路径（避免提前耗尽）。

（2）优化脉冲方式：多脉冲 O₃（multi-pulse）；O₃ + purge + O₃（增强表面反应完全性）。

（3）温度窗口控制：过低 → 反应不完全；过高 → O₃ 提前分解。

（4）协同策略：O₃ + H₂O（双氧化剂）；O₃ + plasma（增强活性氧）。

 实验已证明：多脉冲 O₃ 可显著降低缺陷与载流子浓度

O₃ 与 H₂O 的系统对比

 三、原位表征技术的研究进展

随着 ALD 技术的发展，原位表征手段在揭示臭氧反应机理方面发挥了关键作用。石英晶体微天平（QCM）能够实时监测沉积过程中的质量变化，从而验证 ALD 反应的自限性特征。在臭氧脉冲阶段，通常观察到质量下降，对应于有机配体的去除过程。

傅里叶变换红外光谱（FTIR）被广泛用于识别表面化学物种。研究表明，在臭氧作用下，表面 –CH₃ 基团会逐步转化为 –OCH₃、–OCHO 等中间体，这一结果与反应路径模型高度一致。质谱（MS）或四极质谱（QMS）则用于检测气相副产物，如 CO₂、H₂O 和 CH₄，从而进一步验证反应过程的完整性。

当前的研究趋势是将多种原位技术联用，实现对表面反应、气相产物及动力学过程的综合分析，从而更全面地理解臭氧 ALD 的反应机制。

 四、理论计算对机理的揭示

密度泛函理论（DFT）计算在臭氧 ALD 机理研究中发挥了重要作用。计算结果表明，臭氧在金属氧化物表面易发生吸附并分解为 O₂ 和活性氧，这些活性氧是驱动后续反应的关键因素。

在配体氧化路径方面，DFT 模拟揭示了从 –CH₃ 到 CO₂ 的多步转化过程，并识别出多个稳定中间体，这与实验观测结果相一致。此外，理论研究还表明，臭氧参与反应的能垒明显低于 H₂O，这从本质上解释了其在低温条件下仍能保持高反应活性的原因。

通过对反应过渡态的分析，研究人员能够确定速率控制步骤，并进一步优化工艺参数或设计新型前驱体。这种“实验–理论结合”的研究模式已成为当前 ALD 机理研究的重要方向。

 五、总结与展望

总体来看，臭氧在 ALD 中的反应机理可归结为“分子氧化与活性氧自由基协同作用”的多路径体系。相比传统 H₂O 氧源，臭氧具有更强的氧化能力、更低的反应能垒以及更优的杂质控制能力，使其在低温沉积和高质量薄膜制备中展现出显著优势。

未来研究可进一步聚焦于高浓度臭氧条件下的反应动力学、复杂结构中的传输与反应耦合，以及多氧化剂协同机制。同时，结合先进原位表征技术与高精度理论计算，有望实现对 ALD 反应过程的更深入理解，并推动其在新型电子材料和器件中的应用。
