臭氧退火是一种先进的半导体制造和材料科学工艺 ，主要用于 改善氧化物薄膜（特别是高介电常数材料）的质量 ，以及 调控材料的表面和界面特性 。

下面同林将详细解释臭氧退火的过程、原理和典型流程。

一、什么是臭氧退火？

臭氧退火是指在 含有臭氧（O₃）的气体氛围中 ，对材料进行加热处理的过程。它不同于传统的氧气（O₂）退火或氮气（N₂）退火。臭氧是一种强氧化剂，其氧化能力远高于普通氧气。在加热条件下，臭氧能更高效地提供活性氧原子，从而在较低的温度下实现高质量的氧化、修复缺陷和改善薄膜性能。

二、主要目的与优势

1.   高质量氧化层的形成 ：在较低温度下生长出致密、均匀、缺陷少的二氧化硅（SiO₂）或金属氧化物薄膜。

2.   修复薄膜缺陷 ：填补氧化物薄膜中的氧空位，降低漏电流，提高介电性能。

3.   界面钝化 ：改善半导体（如硅Si）与栅介质层之间的界面质量，降低界面态密度，提升器件可靠性。

4.   低温工艺兼容 ：对于柔性电子、三维集成等不耐高温的先进制程至关重要。

三、典型工艺流程（以半导体栅介质氧化为例）

整个流程通常在 管式炉 或 快速热退火 设备中进行，并配备精密的臭氧发生与浓度控制系统。

   阶段一：预处理与装片

1.   衬底清洗 ：硅片或其他衬底经过标准RCA清洗，去除有机、金属和颗粒污染物，形成清洁亲水的表面。

2.   装炉 ：将衬底放入石英炉管或RTP反应腔中。

   阶段二：升温与稳定

1.   惰性气体吹扫 ：通入高纯度氮气（N₂）或氩气（Ar），排出腔体内的空气和水汽，创造一个洁净、无氧的初始环境。

2.   升温 ：在惰性气体保护下，将炉温以设定速率（如5-20°C/分钟）升至目标退火温度。温度范围很宽， 低温 可达200-400°C（用于柔性电子）， 常规 温度为400-600°C，高温可达800°C以上。

3.   温度稳定 ：在目标温度下保持一段时间，使晶圆温度均匀。

   阶段三：臭氧退火（核心步骤）

1.   切换气体 ：将通入的气体从纯惰性气体切换为  “氧气+臭氧”的混合气体  或  “惰性气体+臭氧”的混合气体 。

    臭氧由 臭氧发生器 现场制备，通常通过高纯氧气放电产生。臭氧浓度需要精确控制，典型范围从几十ppm（parts per million）到百分之几（wt%）不等。

2.   退火保温 ：在设定的臭氧气氛和温度下，保持一段关键时间。这段时间内发生主要反应：

    活性氧注入 ：O₃分子在热表面分解为O₂和活性极高的氧原子（O）。

    扩散与反应 ：活性氧原子扩散至材料内部或界面，与未完全氧化的原子（如硅、金属）结合，填补氧空位。

    结构重排 ：热能帮助原子重新排列，形成更有序、更稳定的晶格结构，减少缺陷态。

3.   参数控制 ：此阶段的核心控制参数是  温度、时间、臭氧浓度和气体总流量 。这些参数共同决定了氧化/修复的速率和质量。

阶段四：冷却与取出

1.   切换回惰性气体 ：退火时间结束后，关闭臭氧，再次通入纯氮气等惰性气体，吹扫掉腔体内残留的臭氧和氧气。

2.   惰性气氛下冷却 ：在N₂保护下进行降温，防止高温样品在活性气氛中暴露。冷却可以是自然降温或受控速率降温。

3.   取片 ：当温度降至安全范围（如低于150°C）后，打开腔体，取出处理完成的样品。

四、关键设备与技术要点

1.   臭氧发生器 ：必须能产生稳定、浓度可控且无污染的高纯度臭氧(北京同林科技3S-T10臭氧发生器、Atlas P30高浓度臭氧发生器、803N高浓度臭氧发生器)。

2.   气体输送系统 ：管路需采用 抗臭氧腐蚀的材料 （如不锈钢、特氟龙），防止臭氧与管路反应导致浓度衰减和污染。

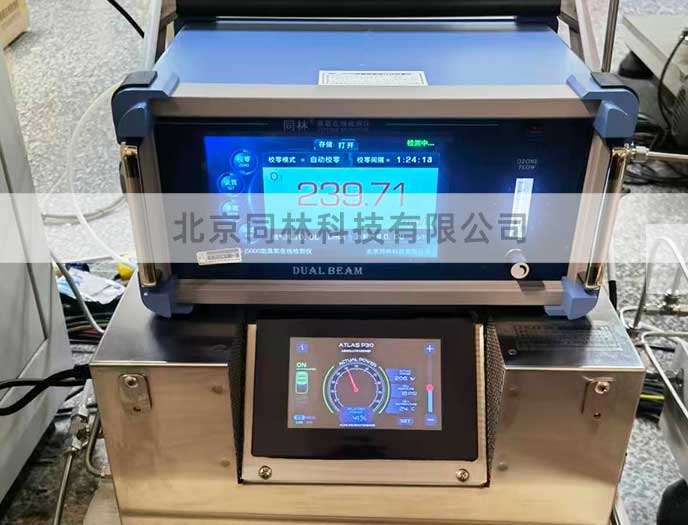

3.   浓度监测 ：使用紫外光吸收式臭氧浓度计实时监测进气口的臭氧浓度，确保工艺稳定性（北京同林科技3S-J5000高精度臭氧检测仪）。

4.   尾气处理 ：未反应的臭氧具有强毒性，必须通过 热分解或催化分解装置 将其转化为氧气后再排放，确保安全环保（北京同林科技F800臭氧尾气破坏器）。

5.   温度均匀性 ：对于快速热退火，需要确保晶圆受热均匀，避免热应力。

五、应用领域

 先进CMOS制程 ：用于制备高k栅介质（如HfO₂, Al₂O₃）及其界面层。

 存储器器件 ：用于电阻式随机存取存储器（RRAM）中氧化物阻变层的形成与修饰。

 显示技术 ：在低温多晶硅或氧化物薄膜晶体管（如IGZO TFT）的栅绝缘层制备中至关重要。

 光伏电池 ：用于钝化硅太阳能电池的表面，提高转换效率。

 二维材料与柔性电子 ：在低温下对敏感材料和柔性衬底进行氧化和钝化处理。

总结

臭氧退火的本质是一个利用臭氧的高反应活性，在热驱动下对材料进行“强化氧化”和“精密修复”的过程。  其流程遵循标准的退火步骤（升温-保温-冷却），但核心在于 在保温阶段引入了可控的臭氧气氛 ，从而实现了传统氧气退火难以达到的 低温、高质量 的工艺效果。它是现代高性能、低功耗微电子器件制造中的一项关键使能技术。
