什么是ALD（原子层沉积）臭氧氧化剂？

什么是ALD（原子层沉积）臭氧氧化剂？

随着半导体、先进封装、功率器件和新型功能薄膜的发展，ALD（Atomic Layer Deposition，原子层沉积） 对薄膜质量的要求越来越高。作为ALD工艺中的关键反应物，氧化剂的选择直接决定了薄膜的纯度、沉积温度、致密性以及电学性能。

目前ALD中常见的氧化剂包括水（H₂O）、臭氧（O₃）、氧等离子体（O₂ Plasma）等。其中，臭氧（O₃）已经成为许多高性能ALD工艺重要的氧化剂之一。

那么，什么是ALD臭氧氧化剂？它为什么受到越来越多设备厂家和科研单位的关注？

 一、什么是ALD臭氧氧化剂？

ALD臭氧氧化剂，本质上就是将高纯度臭氧（O₃）作为ALD反应循环中的氧源。

一个典型的热ALD循环通常包括四个步骤：

1. 金属前驱体进入反应腔；

2. 惰性气体吹扫；

3. 臭氧进入反应腔，与表面吸附的前驱体发生氧化反应；

4. 再次吹扫，完成一个ALD循环。

臭氧的作用就是提供活性氧原子，将前驱体中的有机配体彻底氧化并去除，从而形成目标氧化物薄膜。

例如：

• TMA + O₃ → Al₂O₃

• TEMAH + O₃ → HfO₂

• DEZ + O₃ → ZnO

• TDMA-Sn + O₃ → SnO₂

与传统水蒸气相比，臭氧具有更强的氧化能力，因此能够在较低温度下完成更充分的表面反应。

 二、为什么越来越多ALD采用臭氧？

1. 氧化能力更强

臭氧的标准氧化电位约为 2.07 V，明显高于水，其分解后还能产生活性氧（O*）。

因此，对于一些反应活性较低的金属有机前驱体，臭氧能够：

• 更快完成表面反应；

• 更彻底去除有机配体；

• 降低碳残留；

• 提高薄膜纯度。

这也是近年来HfO₂、ZrO₂、Ta₂O₅等高介电材料大量采用臭氧的重要原因。

2. 可以降低沉积温度

很多功能材料存在较窄的ALD温度窗口。

如果采用H₂O作为氧化剂，往往需要较高温度才能完成反应；而使用臭氧后，可在更低温度下实现充分氧化。

低温沉积意味着：

• 更适合聚合物基底；

• 更适合柔性电子；

• 降低热预算；

• 减少器件热损伤。

3. 获得更高质量薄膜

大量研究表明，采用臭氧作为氧化剂通常能够获得：

• 更低碳杂质；

• 更低氢含量；

• 更高薄膜密度；

• 更平滑表面；

• 更好的介电性能；

• 更好的耐腐蚀性能。

对于先进半导体器件而言，这些性能提升直接关系到器件可靠性。

4. 提高复杂结构覆盖能力

ALD的优势是优异的三维覆盖能力。

但对于：

• 深沟槽（Deep      Trench）

• TSV硅通孔

• 高深宽比结构

• 纳米孔道

只有氧化剂反应足够彻底，才能保证整个结构内部形成均匀薄膜。

臭氧具有更高的反应活性，可减少局部反应不足，提高膜层均匀性。

三、臭氧适用于哪些ALD材料？

目前臭氧已广泛用于多种氧化物薄膜沉积，例如：

需要注意的是，不同前驱体对氧化剂的敏感性不同，具体工艺仍应参考设备开发商或文献验证。

四、ALD臭氧发生器有哪些要求？

与水处理或空气消毒使用的臭氧发生器不同，ALD工艺对臭氧系统要求更高。

通常需要关注以下几个方面：

1.高纯度氧源

多数ALD系统采用高纯氧作为原料气，以避免氮氧化物（NOₓ）等副产物影响薄膜质量。

 2.稳定的臭氧浓度

ALD工艺要求每个循环的臭氧浓度保持稳定。

浓度波动可能导致：

• 生长速率（GPC）变化；

• 薄膜厚度不均；

• 工艺重复性下降。

因此，臭氧发生器应具备良好的长期稳定性，并建议配套在线臭氧分析仪进行实时监测。

 3.快速响应

ALD反应通常采用脉冲供气方式，每个循环持续时间较短。

臭氧系统需要能够快速建立并保持稳定输出，以满足设备节拍要求。

 4.耐臭氧材料

臭氧具有很强的氧化性。

输送系统通常采用：

• 电解抛光316L不锈钢管路；

• PTFE、PFA等耐臭氧材料；

• 石英等惰性材料。

普通橡胶或PVC材料容易老化，不适合长期使用。

 5.安全的尾气处理

ALD反应后通常仍会有未参与反应的臭氧排出。

因此建议配置臭氧尾气破坏器（Ozone Destructor），将尾气中的臭氧分解为氧气后排放，既保障实验室安全，也满足环保要求。

 五、如何选择ALD臭氧系统？

对于高校、科研院所和半导体设备企业，在选择ALD臭氧系统时，可重点关注以下几个指标：

• 臭氧浓度稳定性：输出浓度波动越小，越有利于工艺重复性。

• 浓度调节能力：能够根据不同工艺需求灵活调整输出。

• 流量匹配：与ALD设备供气需求相匹配，避免流量不足或过大。

• 快速启停与响应：适应脉冲供气模式。

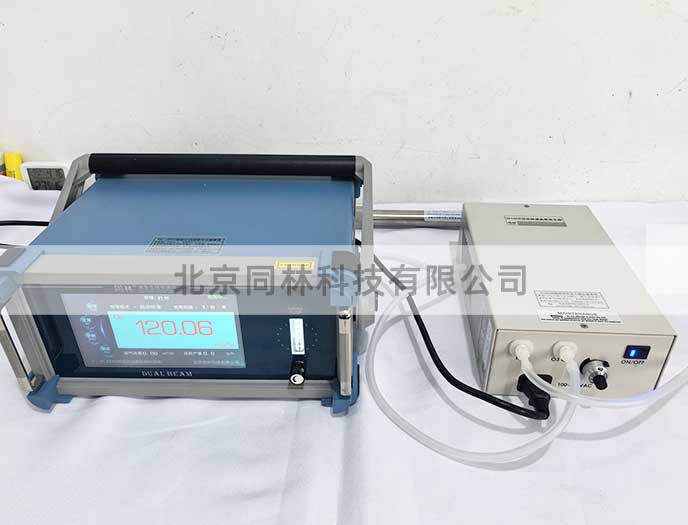

• 在线浓度监测：建议配置紫外臭氧分析仪，实现实时监控。

• 尾气处理能力：配置与臭氧产量匹配的尾气破坏器，保障安全运行。

对于科研平台，还应考虑设备的开放性、接口兼容性以及后续维护成本。

 六、结语

随着高介电材料、先进封装、第三代半导体以及新型功能薄膜的发展，臭氧已经成为ALD工艺中应用广泛的高活性氧化剂之一。

相比传统水蒸气，臭氧能够提供更强的氧化能力、更低的沉积温度以及更高质量的氧化物薄膜，因此在HfO₂、ZrO₂、SnO₂、Ga₂O₃等材料制备中得到广泛应用。
